激光共聚焦显微镜（Laser Scanning Confocal Microscope，LSCM）的核心工作逻辑是：用聚焦的激光束逐点扫描样品，仅接收样品焦点处的反射 / 荧光信号，过滤非焦点杂散光，最终拼接出高分辨率、高对比度的二维或三维图像。

“共聚焦” 的核心是 “三个焦点共轭”：

激光光源的发光点、样品上的激光焦点、共聚焦针孔的中心，三者通过物镜、二向色镜等光学元件形成 “共轭成像关系”—— 只有样品焦点处的光，才能聚焦到针孔中心并穿过；任何偏离焦点的光，都会在针孔平面形成弥散的光斑，无法穿过针孔（或仅少量穿过，被后续电路过滤）。

传统光学显微镜的分辨率受 “衍射极限” 限制（横向分辨率～0.3μm，纵向～1.5μm），而 LSCM 通过两个关键设计提升分辨率：

●单色激光：避免了白光的多波长衍射干扰，聚焦后光斑更小（横向分辨率可达～0.1μm，纵向～0.01μm）；

●共聚焦针孔：过滤杂散光后，信号的 “空间分辨率” 大幅提升 —— 不仅能区分水平方向（X、Y 轴）的细微结构（如细晶粒），还能精准区分深度方向（Z 轴）的层次（如涂层与基体的界面、内部微小孔隙）。

相比于传统光学显微镜易受杂散光干扰，难以清晰区分细微组织差异，而激光共聚焦通过 “共聚焦针孔” 过滤非焦点光线，可实现对金属微观结构的高对比度、高细节成像：

● 晶粒与晶界表征：清晰呈现奥氏体、铁素体、珠光体、马氏体等不同相的晶粒形态、尺寸分布及晶界轮廓，尤其适用于细晶粒钢、铝合金等材料的晶粒观察（分辨率可达 0.1μm，远超传统光学显微镜的0.5μm 极限）。

● 第二相粒子分析：精准识别金属中析出的碳化物（如 Fe₃C）、氮化物（如 TiN）、氧化物等第二相粒子的形貌（球形、针状、片状）、大小、分布密度及与基体的界面结合状态，为分析材料强化机制（如沉淀强化、弥散强化）提供直接依据。

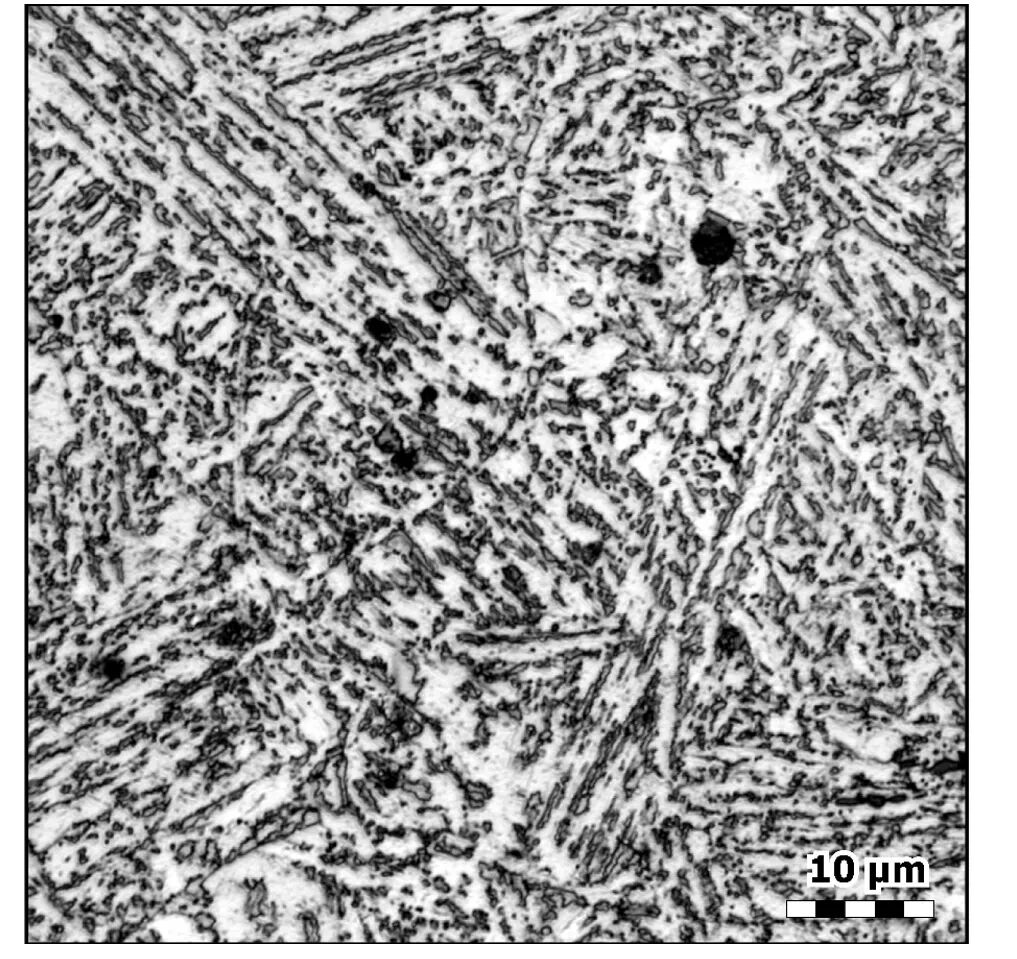

● 相变组织观察：捕捉热处理（淬火、回火、退火）过程中组织转变的细节，如马氏体板条的排列、贝氏体的层片结构、残余奥氏体的分布，助力优化热处理工艺参数。

激光共聚焦显微镜在

金相分析中的核心优势

相比传统光学显微镜（OM）、扫描电子显微镜（SEM）等设备，LSCM 在金相分析中具有以下不可替代的优势：

● 采用激光作为光源（单色性好、方向性强），结合共聚焦针孔过滤杂散光，横向分辨率可达 0.1μm（是传统 OM 的 5 倍），纵向分辨率可达 0.01μm，能清晰区分细微的微观结构（如细晶粒、微小第二相粒子）。

● 无需对样品进行复杂染色或镀膜处理（部分样品仅需常规金相抛光），即可通过灰度值差异区分不同相或组织，避免了染色对组织的破坏，且成像对比度远高于传统 OM。

● 传统 OM 仅能观察样品的二维截面，易导致对微观结构的误判（如将三维弥散的粒子误判为局部聚集）；LSCM 通过 Z 轴堆叠扫描，可生成三维立体图像，直观呈现组织的空间分布、缺陷的三维形态，更真实反映材料的微观本质。

● 支持三维数据的定量分析（如计算粒子的三维体积、缺陷的空间密度），为材料性能关联提供更全面的参数。

● 无需像 SEM、透射电子显微镜（TEM）那样对样品进行镀膜（如喷金）或超薄切片处理，仅需常规金相制备（切割、研磨、抛光）即可成像，避免了样品制备过程对微观组织的破坏。

● 可对同一样品进行多次、不同角度的观察，或结合原位模块进行动态监测，无需损坏样品，尤其适用于珍贵样品或需要后续性能测试的样品。

● 内置专业金相分析软件，可自动识别晶粒、第二相粒子、缺陷等目标，定量计算尺寸、数量、分数等参数，避免了传统人工计数的主观性误差，数据重复性好（相对误差 < 5%）。

● 支持大数据统计与可视化（如晶粒尺寸分布曲线、粒子空间分布图），为材料工艺优化提供量化依据。

● 兼具 “形貌观察、三维重构、定量分析、原位监测” 等功能，可覆盖从基础表征到失效分析的全流程，无需多设备切换，提升分析效率。

● 可适配多种金属材料（钢铁、铝合金、铜合金、高温合金等）及特殊样品（涂层、复合材料、纳米材料），满足不同领域的金相分析需求。

关于我们
