矿物分析系统

使用蔡司SEM和2D矿物分析系统进行CHEMera绘图，此绘图结合了地球化学变化与物相识别表征。样品为来自苏格兰格莱内尔格的石榴石-蓝晶石片麻岩变质岩。

3D矿物分析系统标准输出包括大块矿物学、形态测量、解离和伴生矿物

对粉碎矿石的分析揭示了组成矿物学的矿物学、形态学和解离细节

随着对资源需求的不断增加，在开采流程更为复杂且回报更低的矿石时，我们便需要进行评估。如要最大限度地提高采收率，便要提高工作效率，其中包括要详细了解矿体和矿物学，因为矿物学会对选矿过程中所采取的行为产生影响。

自动化可以将个人和组织从繁重、费时的任务中解放出来，使他们腾出更多时间来承担更具战略性和提升生产力的工作。
蔡司2D和3D矿物分析系统汇聚显微镜与扫描电子显微镜(SEM)和X射线显微镜(XRM)、优秀的能量色散光谱(EDS)和基于AI的深度学习算法，提供自动化定量矿物分析，从而增强您的分析能力并提高生产力。
从深入的岩石学研究到高效率的矿物解离工作流程，蔡司矿物分析系统解决方案是对样品进行严苛地质分析的理想解决方案。

产品优势

• 利用详细的矿物和样品的化学以及颗粒信息，做出基于事实的操作决策。
• 通过对化学成分的识别和定量分析，对不同矿物颗粒自动归类、识别和定量。
• 将化学成分与粒度、形状参数、灰度和孔隙度相结合，实现在线形态化学定量，并将所有结果制成列表。

• 以真实形式调查您的样品，对矿物学进行分类并在3D环境中测量参数，能够准确了解其成分、矿物关系和结构。
• 无需机械改变样品以暴露其平坦表面，通过简单的样品处理即可享受更高的分析通量。
• 无损成像允许分析珍贵样品或相关工作流程。

2D矿物系统分析

2D矿物分析系统将高分辨率SEM成像和EDS结果相结合，提供基于SEM的自动定量矿物学（AQM）。矿物分析系统是一种多功能系统，专为精准而灵活的分析而打造。
任何成像探测器（SE、BSD、CL等）都可以单独使用或组合使用，用于在执行定量化学分析之前定义分析区域，根据矿物相化学成分自动分类矿物相，并提供关于形态、化学、解离和结构参数的详细输出。

2D矿物分析系统可用于：

• 定量化学分析和分类
• 形态化学和岩石学分类
• 地球化学研究
• 矿石表征
• 针对采矿的特定输出

2D矿物分析系统具有将精准化学分析与形态化学分级器中的形态参数相结合的出色能力，使得区分仅在形态上不同的矿物相成为可能。

产自苏格兰洛蒙德湖的石榴石成分环带。CHEMera分析结合了地球化学变化及演变中夹杂物组合的相识别，可以绘制地质演变历史。

2D矿物分析系统显微镜平台

蔡司Gemini SEM FESEM——分析SEM

蔡司Sigma FESEM——用于高分辨率和通量

蔡司EVO——用于工业布局

3D矿物系统分析

蔡司3D矿物分析系统建立在性能出众的ZEISS Xradia 3D X射线显微镜和使用ZEISS DeepRecon Pro的microCT平台上，结合了先进灵活的机器学习协议，即使单个颗粒与相同成分的其它颗粒接触，也能将其识别。然后会自动对颗粒进行单独分析，以提供一系列相关输出，例如模态矿物学、体积、孔隙度、费雷特直径尺寸测量、伴生矿物和解离。 ​

使用3D矿物分析系统，几乎不需要制备样品，且无需进行立体假设，因为可以在三个维度上完整地查看每个颗粒，获取可操作数据的时间也有显著减少。此外，由于X射线的非破坏性，珍贵的样品，即陨石和太空返回样品，都得以保存。​

3D矿物分析系统可用于：

• 矿物分类
• 模式矿物学、伴生矿物和解离
• 矿石表征
• 粉碎评估
• 流程控制

点击查看视频

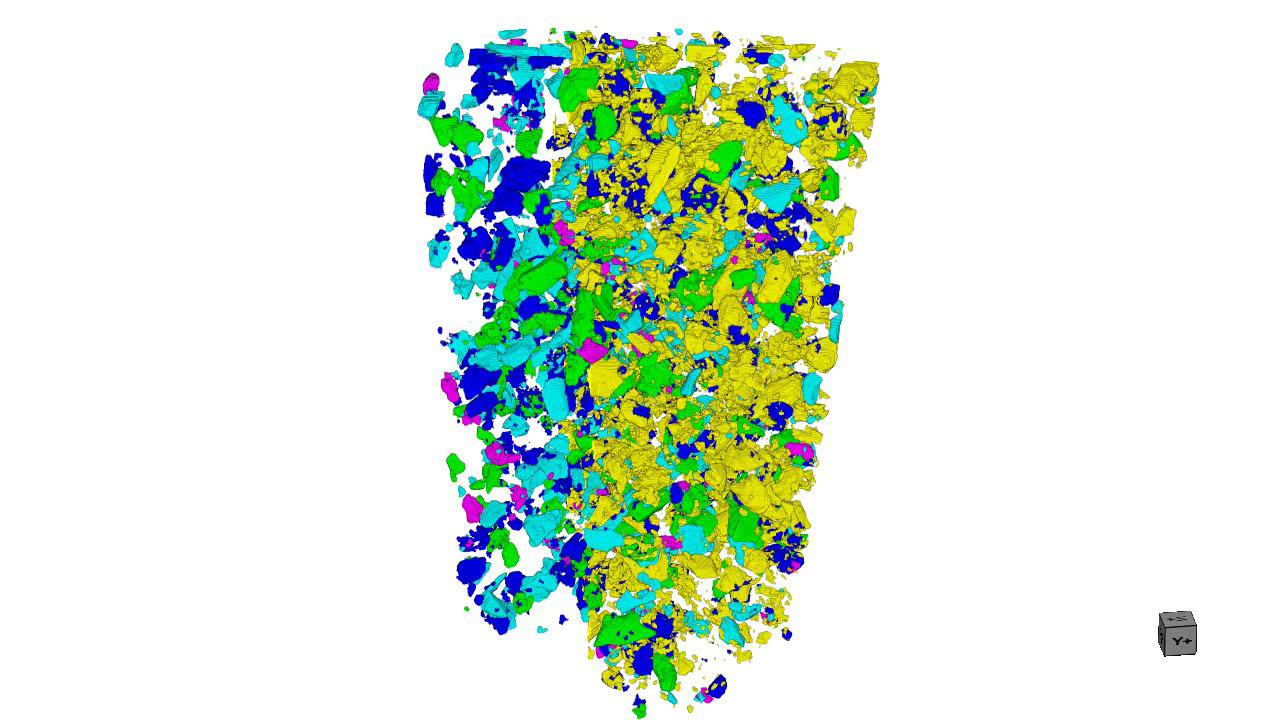

揭示成分的矿物学、形态学和解离细节 粉碎矿石中的矿物学

脉石中黄铁矿和黄铜矿的暴露和分类

3D矿物分析系统显微镜平台

蔡司Xradia 620 Versa——带FPX的3D X射线显微镜（平板扩展）

蔡司Xradia Context——大观察视野，无损3D X射线系统
